HDMI-CEC to skrót od High Definition Multimedia Interface – Consumer Electronics Control. Jest to system sterowania wieloma urządzeniami podłączonymi przez HDMI; więcej na ten temat w dalszej części artykułu.
Technologia ta została opracowana i masowo stosowana w portach HDMI 1.2 lub wyższych. Dla orientacji, jeśli masz telewizor lub inne urządzenie z portami HDMI i jest ono wyprodukowane po 2006 roku, to prawdopodobnie posiada HDMI CEC. Mimo, że pierwszy standard HDMI 1.0 został zaprojektowany z myślą o wykorzystaniu CEC, bardzo często producenci powinni byli zwrócić większą uwagę na ten wymóg; było wiele urządzeń bez obsługi CEC w portach HDMI.
Historia HDMI CEC
System Consumer Electronics Control (CEC) został po raz pierwszy wprowadzony w urządzeniach analogowych, takich jak telewizory i magnetowidy, i działał poprzez złącza SCART. Technologia ta umożliwiała użytkownikom sterowanie magnetowidami za pomocą pilotów telewizyjnych, ale nie była powszechnie stosowana, ponieważ nie wszystkie telewizory miały złącza SCART, a piloty magnetowidów miały ograniczoną funkcjonalność. Wraz z pojawieniem się portów HDMI system CEC został zintegrowany z HDMI, dzięki czemu stał się niezbędną funkcją we wszystkich urządzeniach wyposażonych w porty HDMI.
HDMI CEC wyjaśnione na przykładzie
Postaram się to wyjaśnić w jak najprostszy sposób: HDMI CEC oznacza, że masz kilka urządzeń, najczęściej używanych w następujący sposób: masz telewizor, urządzenie strumieniowe, takie jak Roku lub Chromecast, podłączone do portu HDMI w telewizorze, i masz amplituner lub soundbar podłączony do drugiego portu oznaczonego HDMI ARC (eARC). Jeśli więc włączysz HDMI CEC na wszystkich urządzeniach, musisz włączyć tylko jedno urządzenie w danym momencie, aby włączyć wszystkie urządzenia, na przykład możesz powiedzieć Alexie, aby włączyła Chromecast, a następnie telewizor i soundbar włączą się automatycznie. Następnie możesz sterować urządzeniem strumieniowym za pomocą pilota do telewizora.
Jak fizycznie działa HDMI CEC
Aby korzystać z HDMI CEC, należy spełnić kilka wymagań.
Kabel HDMI musi obsługiwać funkcję CEC i używać osobnego przewodu do przenoszenia sygnału przez kabel. Niektórzy producenci kabli mogą oszczędzać pieniądze i nie wykonywać tego przewodu w kablu.
Wszystkie urządzenia, którymi chcesz sterować, muszą obsługiwać HDMI CEC.
Sterowanie odbywa się w następujący sposób. Po włączeniu trybu HDMI CEC w urządzeniach, port HDMI pozostaje pod napięciem.
Przyjrzyjmy się przykładowi włączania telewizora za pomocą Chromecasta. Wystarczy włączyć Chromecast; urządzenie to generuje kod sterujący (Power) i przekazuje ten kod do telewizora; telewizor odbiera ten kod i rozumie sygnał do włączenia i włączy telewizor. Analogicznie, w odwrotnej kolejności, włączasz telewizor Chromecastem. Następnie, jeśli chcesz kontrolować jakieś urządzenie, wszystkie sygnały z telewizora zostaną przesłane przez HDMI do żądanego urządzenia.
Przykładowo, jeśli chcesz dodać dźwięk do soundbara, bierzesz pilota od telewizora i naciskasz przycisk boost. Polecenie trafia do telewizora, a telewizor rozgłasza to polecenie do wszystkich innych urządzeń. Jest tu mały niuans; oba urządzenia odpowiedzą, jeśli zrozumieją polecenie. Na przykład Chromecast i soundbar dodadzą dźwięk.
Struktura HDMI CEC dla urządzeń cyfrowych
Po włączeniu obsługi HDMI CEC w urządzeniu dodane urządzenie jest podłączane do pojedynczej magistrali zarządzania składającej się z maksymalnie 15 urządzeń. Nowe urządzenie jest rejestrowane i przypisywany jest mu adres logiczny, a jego typ (telewizor, odtwarzacz, urządzenie strumieniowe, urządzenie audio) jest określany w celu zapewnienia prawidłowego działania. Ponieważ HDMI jest przede wszystkim interfejsem wideo, jako podstawowe urządzenie zawsze zostanie wybrany telewizor lub monitor.
Struktura poleceń HDMI CEC
Polecenia HDMI CEC składają się z 10 bitów. Mogą być dwa bloki poleceń; pierwszy blok informuje, które urządzenie zainicjowało polecenie i dla którego urządzenia, a drugi blok przekazuje polecenie do wykonania.
Jeśli jednak nie ma potrzeby adresowania konkretnego urządzenia, przesyłany jest tylko blok poleceń; tak jest w większości przypadków.
Przykład: Masz telewizor, Chromecast i soundbar, jak w poprzednim przykładzie. Niezależnie od tego, które urządzenie włączysz jako pierwsze, HDMI CEC wyśle polecenie z aktywowanego urządzenia, aby włączyły się wszystkie urządzenia podłączone do magistrali CEC.
Następnie, podczas oglądania filmu na Chromecast, chcesz wstrzymać oglądanie. Weź pilota do telewizora i naciśnij przycisk pauzy; telewizor generuje polecenie zatrzymania oglądania i przekazuje to polecenie do magistrali; w tym przypadku tylko Chromecast może odpowiedzieć. Tylko on może rozpoznać to polecenie. Soundbar nie obsługuje tego polecenia i będzie je ignorował.
Jakie polecenia obsługuje HDMI CEC
HDMI CEC może obsługiwać wiele poleceń. Wszystkie komendy mają przypisany konkretny kod do poprawnej komunikacji. Polecenia są listą komend, ale bardzo umowną.
- Polecenia sterowania zasilaniem: Włączanie urządzenia i wprowadzanie go w tryb czuwania.
- Polecenia sterujące odtwarzaniem wideo: start, stop, pauza.
- Polecenia sterowania kursorem: Wybierz wideo poprzez menu urządzenia strumieniowego.
- Polecenia sterowania dźwiękiem: sterowanie dźwiękiem.
Są jeszcze inne polecenia, ale w praktyce rzadko się je stosuje.
Jak włączyć funkcję HDMI CEC w telewizorze i innych urządzeniach

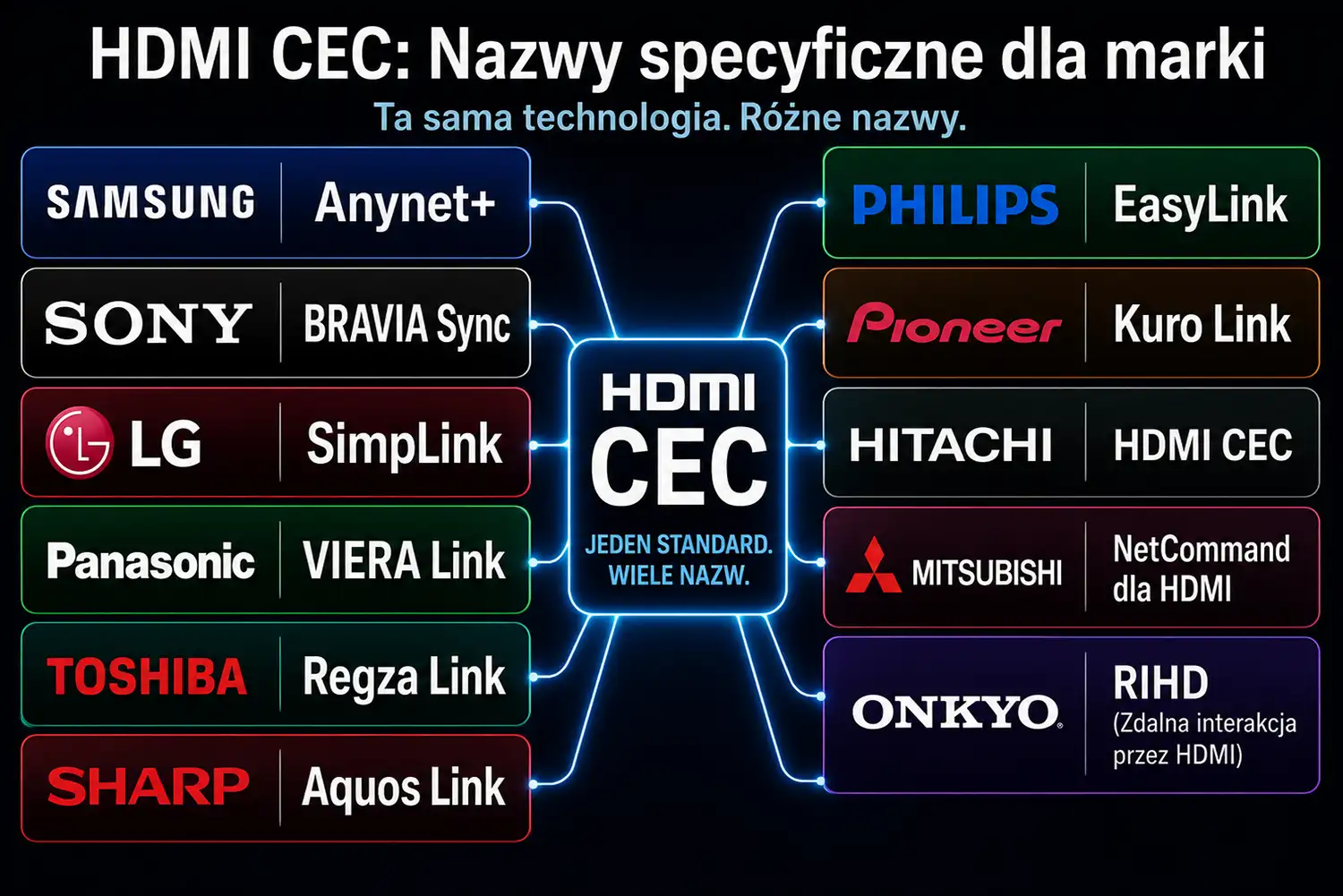

Warto wiedzieć, że kiedy w 2007 roku wprowadzono HDMI CEC, telewizory miały niewiele do zaoferowania, więc działy marketingowe firm postanowiły nazwać obsługę HDMI CEC po imieniu. Pozwoliło to klientom na zaprezentowanie unikalnej technologii, gdy powszechnie można było spotkać reklamy telewizyjne Samsunga wspominające, że telewizor obsługuje technologię Anynet +. I podświadomie konsument myślał, że telewizor ma coś wyjątkowego. To tylko reklama, ale w rezultacie telewizory mają różne nazwy dla HDMI CEC, ale czasami w nawiasach wyjaśniają, co to jest. W efekcie w niektórych markach tak właśnie nazywa się HDMI CEC.
- Anynet (Anynet+) – Samsung
- Aquos Link – Sharp.
- BRAVIA Sync – Sony
- HDMI-CEC – Hitachi
- Kuro Link – Pionier
- CE-Link i Regza Link – Toshiba
- RIHD – Onkyo
- SimpLink – LG
- Sterowanie HDAVI, EZ-Sync i VIERA Link – Panasonic
- EasyLink – Philips
- NetCommand dla HDMI – Mitsubishi
Aby rozpocząć korzystanie z funkcji HDMI CEC, należy włączyć ustawienie HDMI CEC. Włączenie funkcji HDMI CECs nie wymaga dodatkowych ustawień. Na przykład należy znaleźć Anynet + w telewizorze Samsung i włączyć go.
Podobnie trzeba znaleźć i włączyć ustawienie na innych urządzeniach. Trzeba wejść w menu odpowiedniego urządzenia i znaleźć ustawienie CEC. Ponieważ urządzeń jest tak wiele, nie będę podawał przykładów.
Problemy podczas korzystania z funkcji HDMI CEC
Jakie problemy mogą wystąpić podczas korzystania z HDMI СEC? Należy pamiętać, że producenci sprzętu zastrzegają możliwość wystąpienia problemów z kompatybilnością podczas korzystania z HDMI CEC z różnymi markami sprzętu. Protokół jest taki sam, ale niektórzy producenci mogą tylko częściowo wydać niektóre polecenia, co może powodować problemy. Można to sprawdzić tylko eksperymentalnie.
Drugim możliwym problemem jest używanie kabli, które wymagają obsługi CEC. Chociaż domyślnie, jeśli kupisz kabel HDMI 1.4, powinien on obsługiwać CEC, istnieją wyjątki. Sprawdź kabel pod kątem obsługi HDMI w innych urządzeniach.
Problemy mogą pojawić się również w przypadku korzystania ze sprzętu różnych producentów i z różnych lat, zwłaszcza jeśli jedno z urządzeń jest dość stare.
HDMI CEC to przydatna funkcja, która umożliwia sterowanie wieloma urządzeniami za pomocą jednego pilota lub urządzenia. Na przykład, jeśli masz telewizor, Chromecast i soundbar podłączone przez HDMI, możesz włączyć je wszystkie, po prostu włączając telewizor.
Innym sposobem użycia HDMI CEC jest, jeśli telewizor nie obsługuje asystentów głosowych, takich jak Alexa. Jeśli masz urządzenie strumieniowe, które może sterować Alexą, możesz włączyć telewizor, aktywując urządzenie strumieniowe, które następnie włączy telewizor przez HDMI CEC.
Chociaż HDMI CEC jest również używany w innych systemach, takich jak nadzór wideo, jest najczęściej używany w telewizorach. Ogólnie rzecz biorąc, HDMI CEC to wygodny i skuteczny sposób na łatwe sterowanie wieloma urządzeniami.
Jak można używać HDMI CEC
HDMI CEC to przydatna funkcja, która umożliwia sterowanie wieloma urządzeniami za pomocą jednego pilota lub urządzenia. Na przykład, jeśli masz telewizor, Chromecast i soundbar podłączone przez HDMI, możesz włączyć je wszystkie, po prostu włączając telewizor.
Innym sposobem użycia HDMI CEC jest, jeśli telewizor nie obsługuje asystentów głosowych, takich jak Alexa. Jeśli masz urządzenie strumieniowe, które może sterować Alexą, możesz włączyć telewizor, aktywując urządzenie strumieniowe, które następnie włączy telewizor przez HDMI CEC.
Chociaż HDMI CEC jest również używany w innych systemach, takich jak nadzór wideo, jest najczęściej używany w telewizorach. Ogólnie rzecz biorąc, HDMI CEC to wygodny i skuteczny sposób na łatwe sterowanie wieloma urządzeniami.
