Co to jest HDMI Quick Switch
HDMI Quick Switch to szybki sposób na przełączenie odbioru wideo przez HDMI w telewizorze. Warto wiedzieć, że w erze analogowego wideo można było swobodnie nagrywać programy telewizyjne, np. na taśmę magnetowidową. Jakość nagrania była mierna, a zabezpieczenie audycji przed skopiowaniem było technicznie niemożliwe. Gdy rozpoczęła się era cyfrowego wideo, a zwłaszcza gdy pojawiły się odtwarzacze Blu Ray, właściciele praw zaczęli podnosić kwestię ochrony treści przed kopiowaniem. Osiągnięto porozumienie z producentami odtwarzaczy, media playerów i telewizorów, że wideo przez HDMI musi być przesyłane zaszyfrowane, za pomocą protokołu HDCP. Uniemożliwiało to tworzenie nielicencjonowanych kopii. Jednak do wymiany kluczy szyfrujących i nawiązania połączenia potrzeba czasu. Czas oczekiwania wynosi około 10 sekund, w niektórych przypadkach nieco dłużej na wypadek konieczności ponownego połączenia.
Producenci zaczęli myśleć o sposobach na skrócenie czasu połączenia. Telewizory firm Samsung (Samsung HDMI quick switch) i Toshiba (Toshiba HDMI quick switch) obsługują szybkie przełączanie między wejściami HDMI, tylko niektóre modele z wyższej półki, ale stopniowo coraz więcej telewizorów będzie obsługiwać szybkie przełączanie między wejściami HDMI. Telewizory z obsługą szybkiego przełączania HDMI wykorzystują technologię, która umożliwia przełączanie między wejściami HDMI w ciągu 1 sekundy. Technologia ta została opracowana jeszcze w 2008 roku przez firmę Silicon Image i powoli jest wprowadzana do telewizorów wiodących producentów. Następnie wyjaśnię, jak działa szybki przełącznik HDMI.
Wideo może być przesyłane za pomocą HDMI HDCP, co oznacza wykorzystanie szyfrowania do ochrony transmisji wideo, wideo z urządzenia do telewizora jest przesyłane w postaci zaszyfrowanej, a tylko telewizor odszyfrowuje cyfrowy strumień wideo. W rzeczywistości jest to nieco prostsze: dwa urządzenia wymieniają się kluczami dostępu i zostaje nawiązane połączenie.

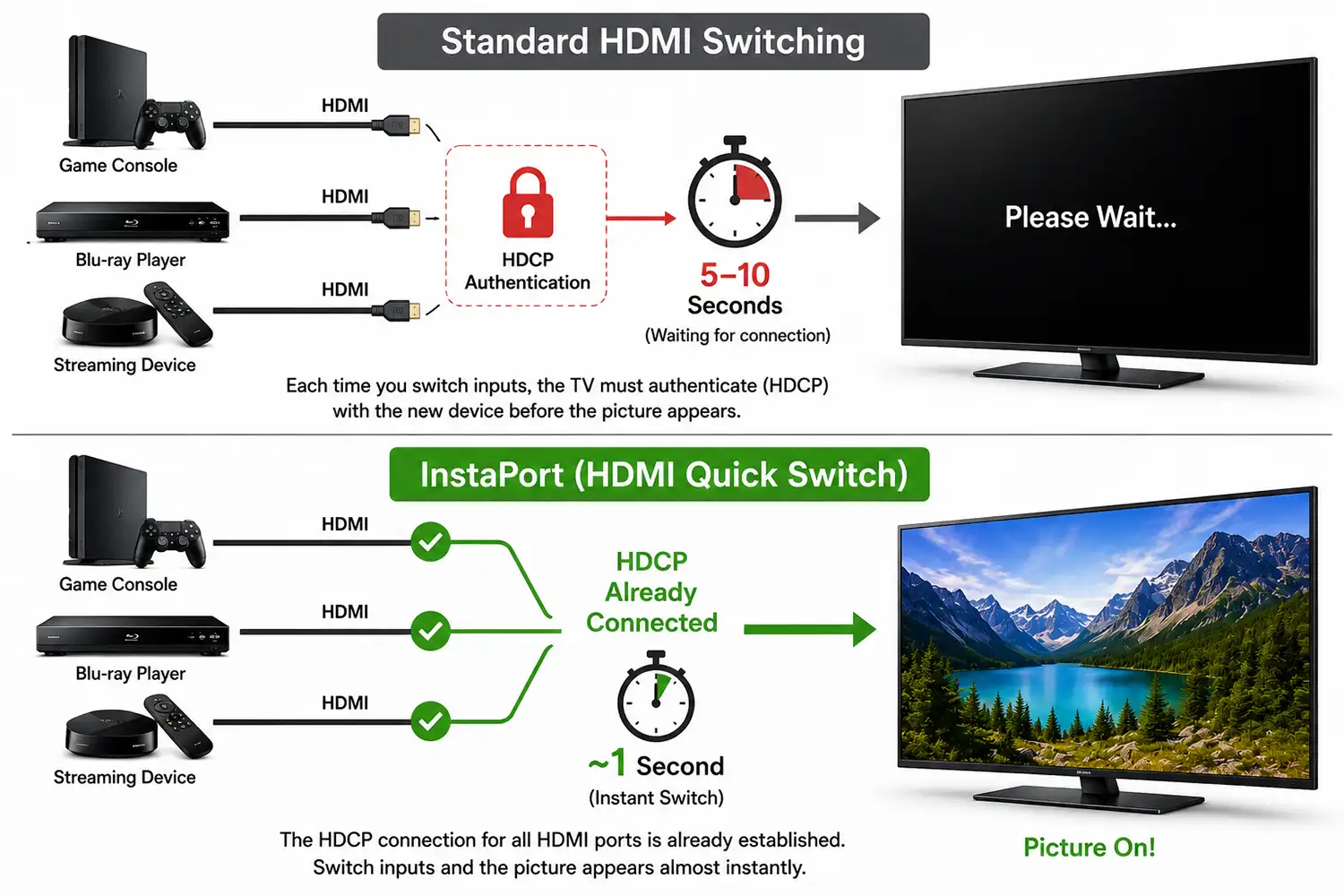

Schemat pracy InstaPort
Jak działa Instaport (szybki przełącznik HDMI Samsung)
Między nadajnikiem HDCP a odbiornikiem HDCP stosowany jest protokół uwierzytelniania, który ma na celu potwierdzenie, że ten ostatni jest urządzeniem, które ma prawo odbierać odpowiednią treść. Potwierdzenie polega na znajomości tajnego zestawu kluczy. Każde urządzenie HDCP jest wyposażone w unikalny zestaw czterdziestu 56-bitowych tajnych kluczy, zwanych DPKs (Device Private Keys), uzyskanych od DCP LLC. Podczas komunikacji urządzenia tworzą wspólny sekret, który nie może być podsłuchany, a sekret ten jest następnie wykorzystywany jako klucz symetryczny do odszyfrowania treści HDCP przeznaczonej dla uwierzytelnionego urządzenia.
Gdy użytkownik wybierze wejście HDMI w telewizorze. Urządzenie nadawcze wymienia klucze z odbiornikiem HDMI (telewizorem) w celu uwierzytelnienia połączenia. Obraz wideo może być wyświetlany tylko wtedy, gdy urządzenia wymieniły klucze. Ta procedura trwa około 10 sekund. Z tego powodu odtwarzanie wideo rozpoczyna się z opóźnieniem.
Aby zaimplementować funkcję HDCP stosowaną w portach HDMI w telewizorach, należało użyć specjalnego programu do nawiązania połączenia przez HDMI. Pierwsze telewizory miały tylko jeden port HDMI obsługujący HDCP. Oznaczało to, że filmy zabezpieczone przed kopiowaniem można było oglądać tylko przez ten port. Później obsługa HDCP została wprowadzona we wszystkich portach HDMI.
Opracowano specjalny chip, który pozwolił na skonfigurowanie połączenia HDCP, aby skrócić czas potrzebny na szybkie przełączenie się między portami. Każdy port HDMI posiada chip HDCP, gdy dowolne urządzenie podłącza się do portu HDMI, połączenie jest nawiązywane z chipem w porcie, obraz jest gotowy do wyświetlenia na telewizorze, ale nie jest programowo włączony do wyświetlania.
Oprogramowanie w telewizorze funkcjonalnie przełącza się między wejściami HDMI. Ponieważ połączenie jest już ustanowione z każdym urządzeniem fizycznie podłączonym do telewizora. Podczas przełączania wejścia HDMI połączenie HDCP jest już ustanowione, czas oczekiwania na wyświetlenie obrazu na ekranie telewizora po przełączeniu na odpowiedni port jest minimalny. Obraz zobaczysz już po 1 sekundzie od przełączenia odpowiedniego portu.
Instaport – wyjaśnienie
Jeśli Twój telewizor twierdzi, że ma Instaport, to powinieneś wiedzieć, że czas przełączania między odbiorem wideo przez HDMI wynosi 1 sekundę, czyli czas potrzebny na rozpoczęcie strumieniowania obrazu przez port HDMI. Połączenie HDCP jest już nawiązane i obraz jest przesyłany z wejścia HDMI na ekran. Układ Quick Switch ma już połączenie HDCP między urządzeniami HDMI i wystarczy włączyć port w ustawieniach telewizora.
