Nie można podłączyć kabla koncentrycznego bezpośrednio do portu HDMI, ponieważ przesyłają one zupełnie różne rodzaje sygnałów. To, czego potrzebujesz, zależy od tego, co jest podłączone do drugiego końca kabla koncentrycznego: antena, dekoder telewizji kablowej lub satelitarnej, stary magnetowid albo konsola do gier.
| Źródło sygnału (coax) | Czego potrzebujesz | Typowa cena |
|---|---|---|
| Antena naziemna | Cyfrowy dekoder ATSC z wyjściem HDMI (tuner) | około 20–50 USD |
| Telewizja kablowa lub dekoder satelitarny | Zwykle nic: użyj własnego wyjścia HDMI dekodera | 0 USD (tylko kabel HDMI) |
| Stary magnetowid, nagrywarka DVD lub konsola retro tylko z wyjściem RF/coax | Konwerter RF na HDMI (z tunerem analogowym) | około 25–60 USD |
| To samo stare urządzenie, ale wyposażone również w żółte/czerwone/białe gniazda RCA | Konwerter AV (composite) na HDMI. Lepszy obraz niż przez RF | około 10–25 USD |
| Źródło HDMI, telewizor tylko z wejściem koncentrycznym | Modulator RF HDMI na coax | około 30–80 USD |
Najpierw sprawdź, czy rzeczywiście potrzebujesz adaptera — zaskakująco wiele osób kupuje adaptery, których nie potrzebuje.
- Antena i nowoczesny telewizor: większość telewizorów sprzedawanych w USA w ciągu ostatniej dekady ma wbudowany tuner cyfrowy. Podłącz kabel antenowy do portu ANT/CABLE IN w telewizorze i uruchom wyszukiwanie kanałów. Konwerter nie jest potrzebny.
- Telewizor nie ma w ogóle wejścia antenowego: w tym przypadku potrzebujesz konwertera.
- Dekoder telewizji kablowej lub satelitarnej: dekoder operatora prawie zawsze ma wyjście HDMI. Kabel koncentryczny podłącza się do dekodera, a kabel HDMI prowadzi z dekodera do telewizora.

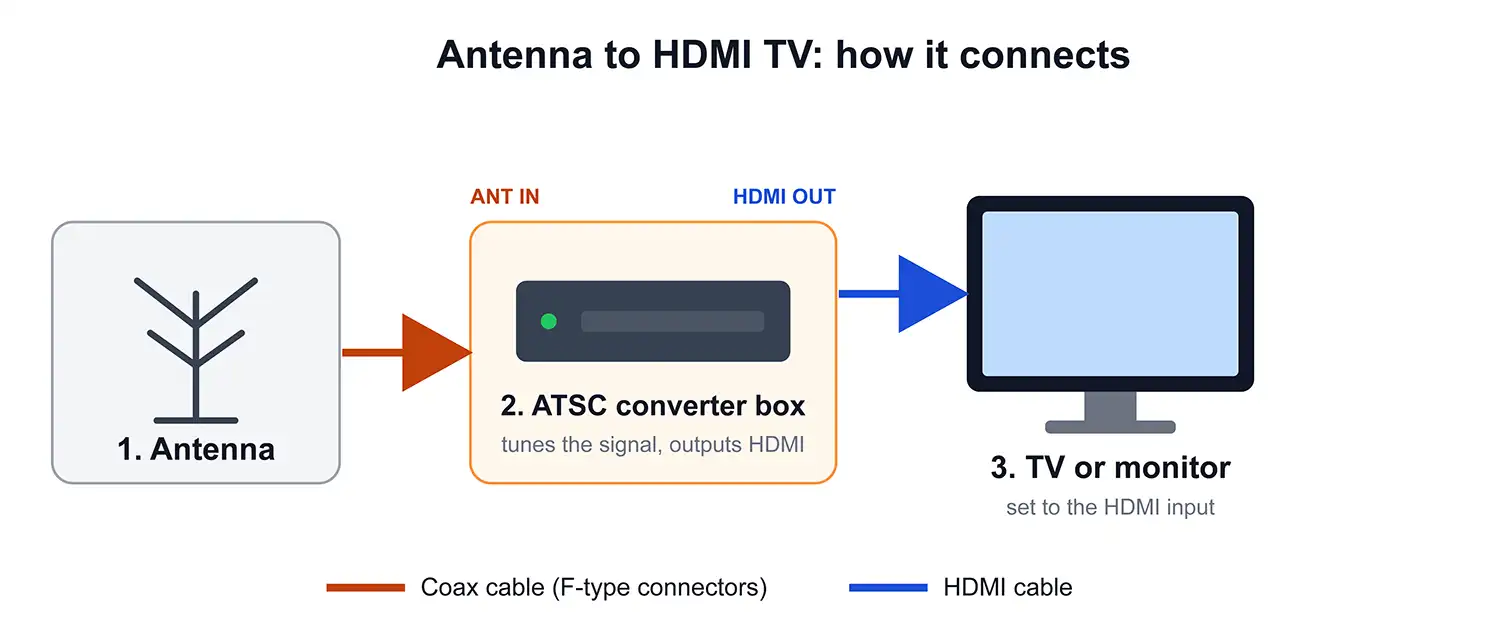

Podłączanie anteny do telewizora lub monitora przez HDMI
Antena odbiera sygnały radiowe, które muszą zostać dostrojone i zdekodowane, zanim będą mogły zostać wyświetlone na ekranie. Zajmuje się tym cyfrowy tuner telewizyjny zgodny ze standardem nadawania używanym w danym regionie, takim jak ATSC lub DVB.
Większość telewizorów ma wbudowany tuner, dlatego kompatybilną antenę można podłączyć bezpośrednio do wejścia antenowego telewizora. Jeśli jednak telewizor lub monitor nie obsługuje wymaganego standardu nadawania albo nie ma wejścia antenowego, potrzebny będzie zewnętrzny cyfrowy dekoder telewizyjny z wyjściem HDMI. Konwerter odbiera sygnał antenowy przez kabel koncentryczny, dekoduje go, a następnie przesyła obraz i dźwięk do wyświetlacza przez HDMI.
Potrzebne będą: antena, kabel koncentryczny ze złączami typu F, cyfrowy dekoder telewizyjny z wyjściem HDMI, kabel HDMI oraz pilot do dekodera.
Jak podłączyć antenę
- Podłącz kabel koncentryczny anteny do portu ANT IN w cyfrowym dekoderze.
- Podłącz jeden koniec kabla HDMI do portu HDMI OUT dekodera, a drugi koniec do dostępnego portu HDMI w telewizorze lub monitorze.
- Podłącz zasilacz dekodera do gniazdka elektrycznego i włącz dekoder oraz wyświetlacz.
- Wybierz wejście HDMI, do którego podłączono dekoder.
- Za pomocą pilota dekodera otwórz jego menu i rozpocznij automatyczne wyszukiwanie kanałów. Poczekaj na zakończenie skanowania, aby dekoder mógł wykryć dostępne kanały.
- Jeśli brakuje niektórych kanałów lub odbiór jest słaby, zmień położenie anteny i ponownie uruchom wyszukiwanie kanałów.

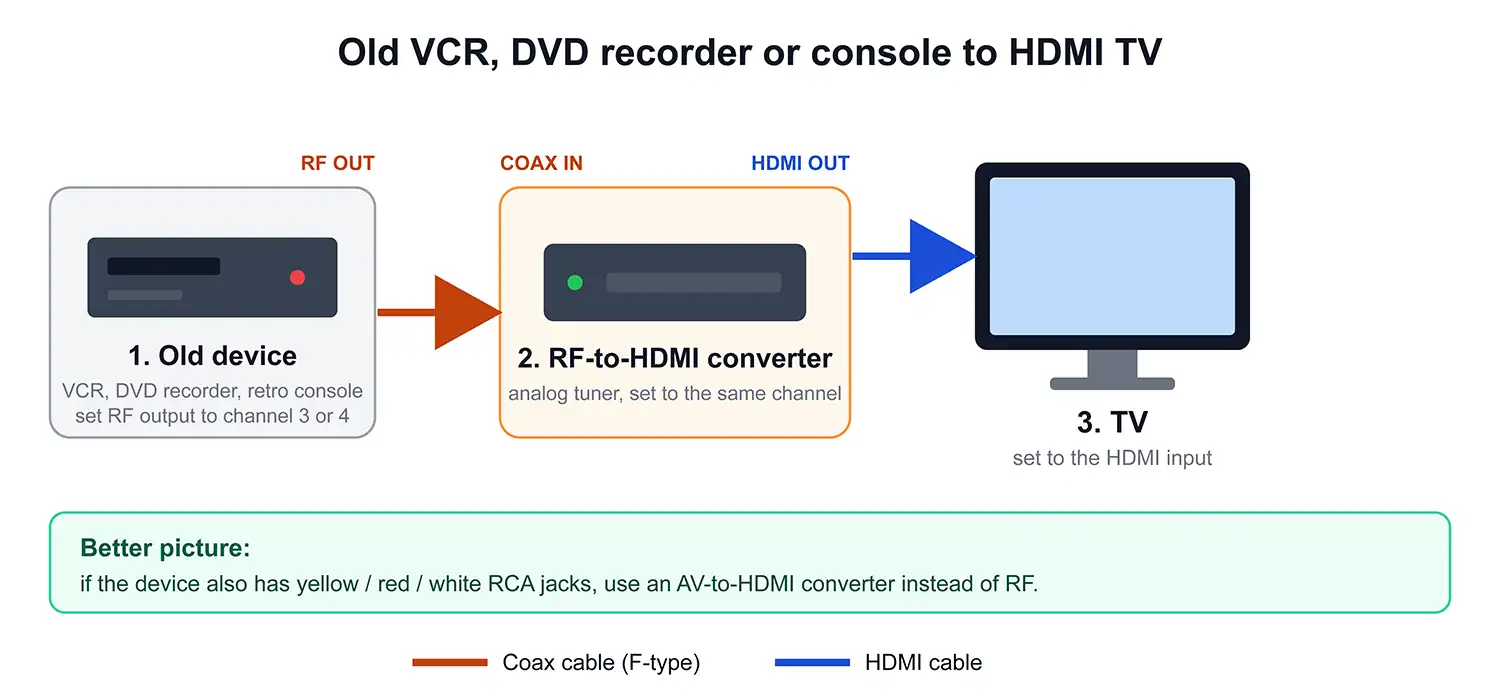

Podłączanie starego magnetowidu, nagrywarki DVD lub konsoli retro do HDMI
Wiele starszych urządzeń przesyła obraz przez złącze RF (koncentryczne), zwykle na kanale 3 lub 4. Aby wyświetlić ten obraz na telewizorze z portem HDMI, potrzebny będzie konwerter RF na HDMI wyposażony w tuner analogowy.
Przed zakupem sprawdź tylny panel urządzenia. Jeśli znajdują się na nim również żółte, czerwone i białe gniazda RCA (sygnał composite), użyj ich wraz z konwerterem AV na HDMI. Obraz będzie wyraźniejszy, a takie konwertery są tańsze i łatwiejsze w użyciu.
Konfiguracja konwertera RF na HDMI:
- Podłącz kabel koncentryczny z portu RF OUT starego urządzenia do portu coaxial IN konwertera.
- Podłącz kabel HDMI z portu HDMI OUT konwertera do telewizora.
- Włącz konwerter, stare urządzenie i telewizor.
- Ustaw wyjście RF starego urządzenia na kanał 3 lub 4 (w wielu urządzeniach znajduje się mały przełącznik na tylnym panelu).
- Ustaw konwerter na ten sam kanał (3 lub 4).
- Przełącz telewizor na odpowiednie wejście HDMI.

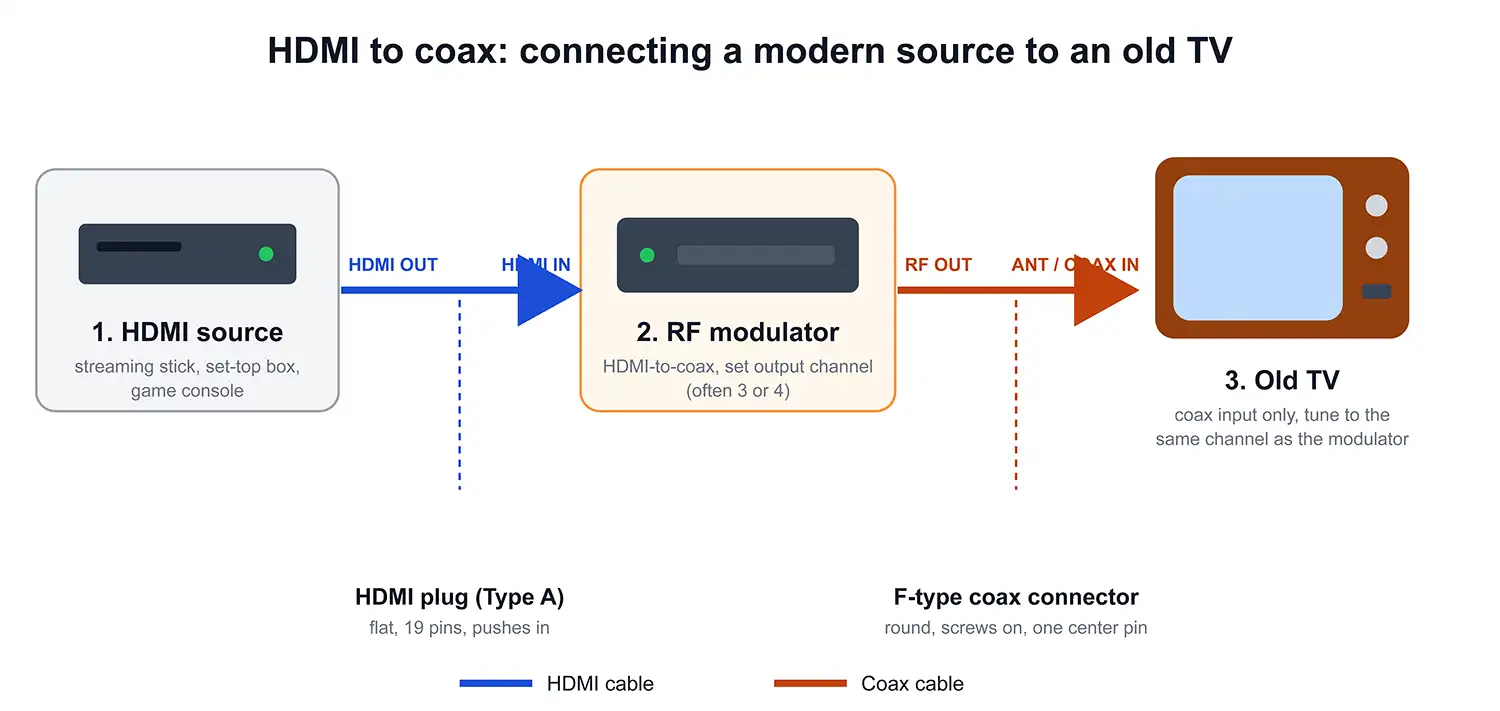

Połączenie HDMI z kablem koncentrycznym w telewizorze z tylko wejściem koncentrycznym
Jeśli masz źródło sygnału HDMI, takie jak urządzenie streamingowe, dekoder lub konsola do gier, oraz starszy telewizor wyposażony wyłącznie w wejście koncentryczne, potrzebujesz konwertera HDMI na RF. Urządzenie to konwertuje sygnał HDMI na sygnał RF, który może być przesyłany do telewizora przez kabel koncentryczny.
- Podłącz źródło sygnału do portu HDMI IN konwertera.
- Podłącz kabel koncentryczny z portu RF OUT konwertera do wejścia antenowego lub koncentrycznego telewizora.
- Włącz konwerter i ustaw jego kanał wyjściowy, zwykle kanał 3, kanał 4 lub inny dostępny kanał.
- Uruchom wyszukiwanie kanałów w telewizorze albo ręcznie dostrój go do tego samego kanału, który został wybrany w konwerterze.
Jakość obrazu będzie niższa niż w przypadku bezpośredniego połączenia HDMI. Większość modulatorów RF jest ograniczona do rozdzielczości standardowej, chociaż niektóre modele wysyłają sygnał cyfrowy zgodny ze standardem cyfrowej telewizji naziemnej.
Przed zakupem konwertera sprawdź złącza. Niektóre urządzenia wykorzystują złącze BNC do konwersji sygnałów HDMI na połączenie koncentryczne. Złącza BNC są powszechnie stosowane w systemach kamer bezpieczeństwa i profesjonalnym sprzęcie wideo. Chociaż mogą wyglądać podobnie do złączy używanych w kablach antenowych, nie są kompatybilne ze standardowymi złączami typu F stosowanymi w większości telewizorów i kabli antenowych. Zawsze sprawdzaj opis produktu, aby upewnić się, że urządzenie ma złącze typu F lub wyraźnie obsługuje koncentryczne wyjście RF.
