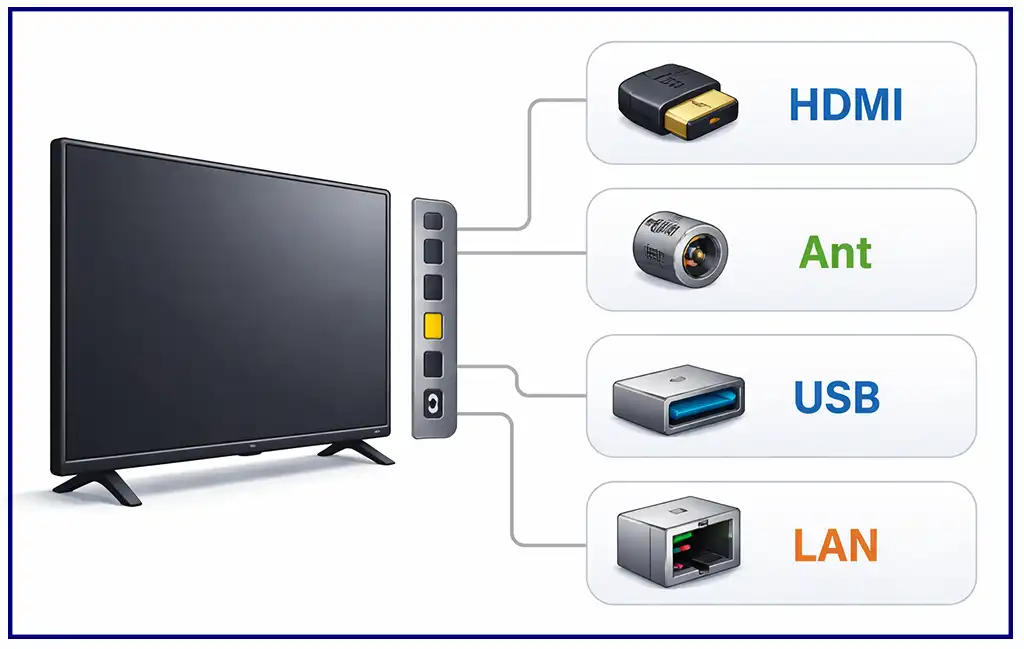

Nowoczesne telewizory mają kilka rodzajów portów służących do podłączania urządzeń zewnętrznych. HDMI jest najważniejszym złączem, ale telewizory mogą mieć również porty USB, Ethernet, optyczne wyjście audio, wejście antenowe i wejście satelitarne. Starsze modele mogą mieć także złącza komponentowe, kompozytowe lub SCART.
Liczba i rodzaj złączy zależą od modelu. Niektóre złącza występują głównie w starszych telewizorach, natomiast HDMI, USB i połączenia sieciowe są standardem w większości współczesnych telewizorów.
Krótki przegląd portów i złączy telewizora
| Port | Główne zastosowanie | Typ sygnału | Zastosowanie we współczesnych telewizorach |
|---|---|---|---|
| HDMI | Obraz i dźwięk | Cyfrowy | Bardzo powszechne |
| USB | Przechowywanie danych i urządzenia peryferyjne | Cyfrowy | Bardzo powszechne |
| Ethernet (LAN) | Internet i sieć domowa | Cyfrowy | Powszechne |
| Optyczne (S/PDIF) | Zewnętrzny dźwięk | Cyfrowy | Powszechne |
| ANT IN | Antena lub telewizja kablowa | RF | Powszechne |
| SAT | Telewizja satelitarna | RF | Występuje w niektórych modelach |
| Component (Y/Pb/Pr) | Starsze urządzenia wideo | Analogowy | Rzadkie |
| Composite (AV/RCA) | Starsze urządzenia wideo i audio | Analogowy | Rzadkie |
| SCART | Starsze urządzenia europejskie | Analogowy | Przestarzałe |
| IR Out | Sterowanie urządzeniami zewnętrznymi za pomocą sygnału podczerwieni | Podczerwień | Rzadkie |
Wybór złącza zależy od urządzenia. Konsolę do gier lub odtwarzacz Blu-ray zazwyczaj podłącza się przez HDMI. W przypadku soundbara odpowiednim rozwiązaniem jest HDMI ARC/eARC. Ethernet zapewnia stabilne przewodowe połączenie z siecią.
HDMI
HDMI (High-Definition Multimedia Interface) to główne złącze służące do przesyłania cyfrowego obrazu i dźwięku do telewizora i z telewizora. HDMI jest używane do podłączania konsol do gier, urządzeń streamingowych, odtwarzaczy Blu-ray, komputerów, amplitunerów AV i soundbarów.
Jeden przewód może przesyłać zarówno obraz, jak i dźwięk, co jest wygodniejsze niż w przypadku starszych połączeń analogowych.
Możliwości HDMI zależą od specyfikacji i sposobu jej zastosowania. Port HDMI 2.1 nie oznacza automatycznie, że obsługuje wszystkie funkcje HDMI 2.1.
Wersje HDMI
| Wersja HDMI | Typowe możliwości |
|---|---|
| HDMI 1.3 | Większa przepustowość i obsługa wielokanałowego dźwięku |
| HDMI 1.4 | Obraz 4K do 30 Hz, 3D, ARC |
| HDMI 2.0 | Obraz 4K do 60 Hz |
| HDMI 2.0a | Dodano obsługę HDR |
| HDMI 2.0b | Dodano obsługę HLG |
| HDMI 2.1 | Większa przepustowość i funkcje takie jak 4K do 120 Hz na kompatybilnych urządzeniach |
Maksymalna rozdzielczość i częstotliwość odświeżania nie zależą wyłącznie od wersji HDMI. Telewizor, źródło sygnału, przewód i konkretny port muszą obsługiwać dany tryb.
Na przykład korzystanie z PS5 lub Xbox Series X|S w 4K przy 120 Hz wymaga obsługi tej funkcji przez telewizor i używane połączenie. Nie wszystkie porty HDMI w telewizorze muszą mieć takie same możliwości.
HDMI ARC i eARC
Niektóre porty HDMI obsługują ARC (Audio Return Channel), który umożliwia przesyłanie dźwięku z telewizora przez HDMI do kompatybilnego soundbara lub amplitunera AV.
eARC to nowsza technologia o większej przepustowości, która obsługuje formaty dźwięku o wyższej jakości.
| Funkcja | HDMI ARC | HDMI eARC |
|---|---|---|
| Dźwięk z telewizora do soundbara | Tak | Tak |
| Wykorzystuje przewód HDMI | Tak | Tak |
| Dźwięk o dużej przepustowości | Ograniczony | Tak |
| Wielokanałowy dźwięk bezstratny | Ograniczony | Tak |
| Odpowiednie do nowoczesnego kina domowego | Tak | Lepsza opcja |
Jeśli zarówno telewizor, jak i soundbar obsługują eARC, zazwyczaj warto wybrać HDMI eARC. Odpowiedni port jest zwykle oznaczony jako HDMI ARC/eARC.
USB
Porty USB służą do podłączania urządzeń pamięci masowej i niektórych urządzeń peryferyjnych.
- Odtwarzanie zdjęć, muzyki i filmów z pamięci USB
- Nagrywanie programów telewizyjnych
- Podłączanie klawiatury lub myszy
- Zasilanie małych urządzeń zewnętrznych
- Podłączanie kompatybilnych kamer i akcesoriów
Telewizory mogą mieć porty USB 2.0 lub nowsze wersje. USB 2.0 zapewnia prędkość do 480 Mb/s, natomiast USB 3.x może oferować znacznie wyższe prędkości.
Rzeczywiste funkcje zależą od oprogramowania telewizora. Obecność portu USB nie oznacza automatycznie obsługi każdego urządzenia USB ani każdego formatu plików.
Ethernet (LAN)
Ethernet umożliwia podłączenie telewizora do routera lub sieci domowej za pomocą kabla sieciowego.
Jest to przydatne, gdy telewizor znajduje się daleko od routera Wi-Fi, sygnał bezprzewodowy jest słaby, sieć Wi-Fi jest przeciążona lub ważniejsza jest stabilność połączenia niż wygoda korzystania z sieci bezprzewodowej.
Ethernet nie jest automatycznie wolniejszy od Wi-Fi. Prędkość zależy od sprzętu sieciowego telewizora, routera i połączenia. Niektóre telewizory mają Fast Ethernet, a inne Gigabit Ethernet.
Do strumieniowania wideo oba rodzaje połączenia mogą być wystarczające, ale połączenie przewodowe jest bardziej stabilne w przypadku problemów z siecią bezprzewodową.
Optyczne wyjście audio (S/PDIF)
Optyczne S/PDIF/TOSLINK przesyła cyfrowy dźwięk z telewizora do soundbara, amplitunera AV lub innego urządzenia audio.
To złącze jest przydatne, jeśli zewnętrzne urządzenie audio nie obsługuje HDMI ARC/eARC.
Optyczne wyjście audio obsługuje dźwięk stereo i niektóre skompresowane formaty wielokanałowe. Jego przepustowość jest jednak ograniczona w porównaniu z HDMI eARC, dlatego nie obsługuje wszystkich nowoczesnych formatów kina domowego.
Jeśli zarówno telewizor, jak i zewnętrzne urządzenie audio obsługują HDMI eARC, HDMI oferuje zazwyczaj więcej możliwości.
Wejście antenowe (ANT IN)
Wejście antenowe służy do podłączenia telewizora do anteny lub, w zależności od kraju i systemu, do telewizji kablowej.
Jest to zazwyczaj koncentryczne złącze RF oznaczone jako ANT IN, RF IN lub podobnie.
Wbudowany tuner określa, jakie standardy nadawania są obsługiwane. W zależności od modelu i rynku telewizor może obsługiwać telewizję naziemną, kablową lub inne rodzaje transmisji.
Mimo że wiele osób korzysta obecnie z usług streamingowych, wejście antenowe nadal jest ważne.
Wejście satelitarne (SAT)
Niektóre telewizory, szczególnie w Europie i regionach, w których telewizja satelitarna jest popularna, mają osobne wejście SAT IN.
Kompatybilny telewizor z wbudowanym tunerem satelitarnym może odbierać sygnał satelitarny bezpośrednio z anteny satelitarnej.
Samo wejście antenowe nie oznacza, że telewizor obsługuje telewizję satelitarną. Osobne wejście SAT zazwyczaj wskazuje na obecność sprzętu umożliwiającego odbiór satelitarny.
Wideo komponentowe (Y/Pb/Pr)
Wideo komponentowe to starsze analogowe połączenie wideo wykorzystujące:
- Y do luminancji i synchronizacji
- Pb do sygnału różnicowego koloru niebieskiego
- Pr do sygnału różnicowego koloru czerwonego
Złącza są zazwyczaj zielone, niebieskie i czerwone.
Wideo komponentowe zapewniało lepszą jakość obrazu niż kompozyt i było używane w odtwarzaczach DVD, konsolach do gier i innych starszych urządzeniach wideo.
Wideo komponentowe nie przesyła dźwięku. Do przesyłania audio potrzebne są osobne złącza lewego i prawego kanału.
Obecnie to złącze zostało w dużej mierze wycofane i służy głównie do podłączania starszego sprzętu.
Wideo kompozytowe i RCA
Kompozyt to starsze połączenie analogowe. Żółte złącze RCA służy do przesyłania obrazu, natomiast czerwone i białe złącza są używane odpowiednio dla prawego i lewego kanału dźwięku stereo.
Informacje o obrazie są łączone w jednym sygnale, dlatego jakość obrazu jest niższa niż w przypadku komponentu lub HDMI.
Złącza kompozytowe są nadal obecne w niektórych starszych lub budżetowych telewizorach. Czasami stosuje się do nich specjalny adapter podłączany do własnego wejścia AV telewizora.
SCART
SCART był szeroko stosowany w Europie, zanim standardem stało się HDMI.
Złącze może przesyłać analogowy obraz i dźwięk, w tym sygnały kompozytowe i RGB.
SCART był używany w magnetowidach, odtwarzaczach DVD, cyfrowych dekoderach telewizyjnych i starszych konsolach do gier.
SCART jest obecnie przestarzały i rzadko występuje w nowych telewizorach. Do podłączenia starszego sprzętu do nowoczesnego telewizora może być potrzebny konwerter.
Złącza RGB
RGB to sposób przesyłania sygnału wideo, w którym czerwony, zielony i niebieski są przesyłane oddzielnie.
Termin RGB może odnosić się do różnych fizycznych interfejsów. Nie należy więc automatycznie utożsamiać RGB z trzema złączami RCA używanymi do przesyłania obrazu komponentowego.
Starsze urządzenia elektroniczne mogły przesyłać RGB przez SCART lub inne złącza.
Współczesne telewizory zazwyczaj wykorzystują cyfrowe złącza HDMI zamiast analogowych połączeń RGB.
IR Out
Wyjście podczerwieni jest używane z niektórymi zewnętrznymi adapterami IR i systemami sterowania.
Umożliwia ono telewizorowi sterowanie kompatybilnymi urządzeniami zewnętrznymi za pomocą sygnałów podczerwieni. Złącze to było częściej spotykane w starszych lub specjalistycznych telewizorach.
Współczesne telewizory coraz częściej korzystają z HDMI-CEC, Bluetooth i sterowania przez sieć. Oddzielne wyjście IR Out jest więc stosunkowo rzadkie.
Którego portu telewizora należy użyć?
| Urządzenie | Zalecane połączenie |
|---|---|
| PlayStation 5 / Xbox Series X|S | HDMI, najlepiej port z wymaganymi funkcjami HDMI 2.1 |
| Odtwarzacz Blu-ray | HDMI |
| Adapter/urządzenie streamingowe | HDMI |
| Komputer/laptop | HDMI |
| Soundbar | HDMI eARC lub ARC |
| Amplituner AV | HDMI |
| Pamięć USB | USB |
| Internet przewodowy | Ethernet |
| Internet Wi-Fi | Wbudowane Wi-Fi |
| Antena | ANT IN |
| Antena satelitarna | SAT IN, jeśli telewizor ją obsługuje |
| Stary odtwarzacz DVD | HDMI, jeśli jest dostępne; w przeciwnym razie component lub composite |
| Magnetowid | Composite lub SCART w starszych telewizorach; w przypadku nowoczesnych telewizorów może być potrzebny konwerter |
W przypadku większości nowoczesnych urządzeń HDMI jest pierwszym wyborem, ponieważ jeden przewód może przesyłać cyfrowy obraz i dźwięk.
