Podświetlenie jest jednym z kluczowych elementów telewizora LCD. W przeciwieństwie do ekranów OLED panel LCD nie może sam emitować światła, dlatego potrzebuje źródła światła umieszczonego za ekranem. Podświetlenie przechodzi przez piksele LCD, dzięki czemu obraz jest widoczny na ekranie.

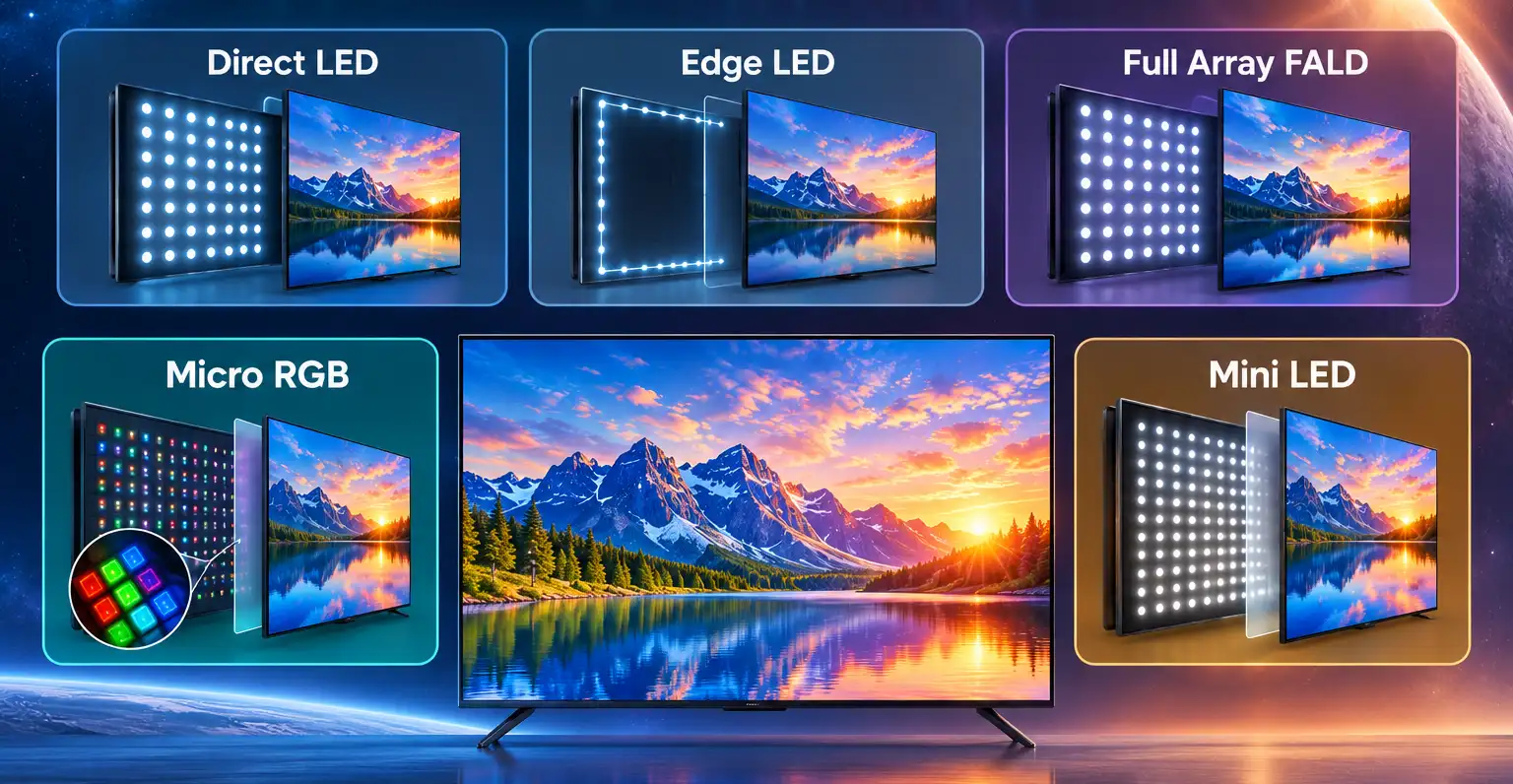

Istnieją dwa podstawowe rodzaje podświetlenia LED: Direct LED i Edge LED. Z czasem producenci opracowali wiele odmian i ulepszeń opartych na tych technologiach, w tym FALD, Mini LED, RGB LED i Micro RGB LED.
Producenci telewizorów wprowadzili również własne nazwy marketingowe dla różnych systemów podświetlenia, takie jak LED Plus i NANO Full LED.

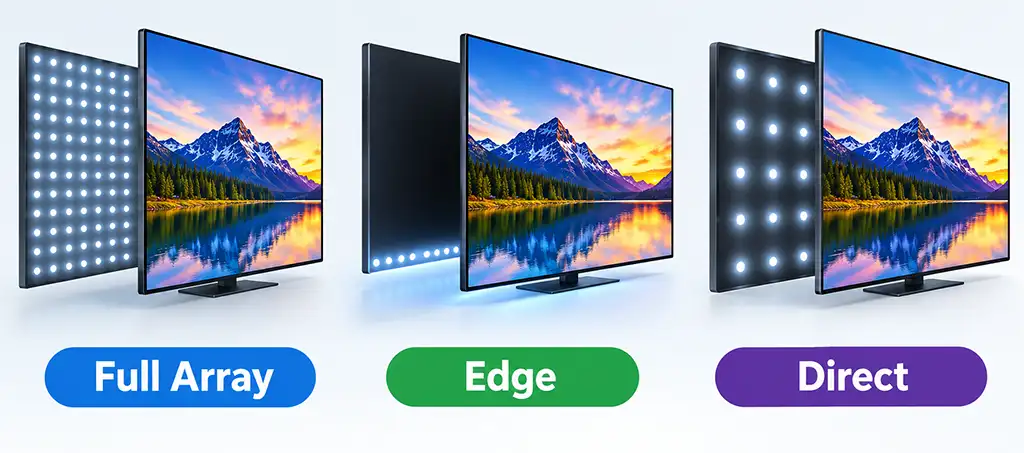

Podświetlenie Edge-lit LED
W systemie podświetlenia Edge-lit LED diody LED są umieszczone wzdłuż krawędzi ekranu, a nie na całej powierzchni za panelem LCD. Zazwyczaj diody znajdują się wzdłuż dolnej krawędzi ekranu. Światło jest następnie rozprowadzane po całym ekranie za pomocą specjalnej warstwy światłowodowej i odblaskowej, która rozprasza światło od dołu do góry ekranu.
Główną zaletą tego rozwiązania jest możliwość produkowania bardzo cienkich telewizorów. Ponieważ diody LED, zwykle umieszczone na dwóch listwach LED, są zamontowane wzdłuż krawędzi ekranu, za panelem LCD potrzeba mniej miejsca. Ekrany Edge-lit są również tańsze w produkcji. Mają jednak pewne wady. Praktycznie niemożliwe jest zastosowanie skutecznego systemu lokalnego wygaszania, ponieważ pojedyncza dioda LED oświetla dużą część ekranu.
Podświetlenie Direct LED
W systemie Direct LED diody LED są umieszczone bezpośrednio za panelem LCD. Są rozmieszczone na całej tylnej powierzchni ekranu i kierują światło w stronę panelu. Specjalne soczewki mogą być stosowane w celu bardziej równomiernego rozprowadzania światła, a ekran ma również warstwę odblaskową, która pomaga kierować światło w stronę ekranu.
Najprostsze systemy Direct LED wykorzystują stosunkowo niewielką liczbę diod LED. W takich telewizorach całe podświetlenie może działać jako jeden system, bez oddzielnego sterowania poszczególnymi obszarami ekranu. Istnieje również kilka odmian technologii Direct LED, w tym różne sposoby rozmieszczania diod oraz różne rodzaje diod LED.
Główną wadą jest to, że telewizor potrzebuje więcej miejsca za panelem LCD na diody LED i elementy optyczne rozprowadzające światło. W rezultacie telewizor Direct LED może być grubszy niż model z podświetleniem Edge LED. Nowoczesne wyświetlacze Direct LED mogą jednak być dość cienkie, ponieważ technologia znacznie się rozwinęła.
Direct LED jest czasami określane skrótem DLED. Należy pamiętać, że termin Direct LED opisuje jedynie sposób rozmieszczenia diod LED. Nie oznacza, że telewizor ma lokalne wygaszanie ani dużą liczbę niezależnie sterowanych stref podświetlenia.
Full Array LED
Full Array LED to zaawansowana forma podświetlenia Direct LED. Zamiast umieszczać diody LED tylko w określonych miejscach za ekranem, system Full Array rozmieszcza je na całej tylnej powierzchni wyświetlacza.
Taki układ pozwala producentowi bardziej równomiernie sterować podświetleniem na całym ekranie i zapewnia lepszą podstawę do zastosowania lokalnego wygaszania. Dzięki podzieleniu diod LED na oddzielne strefy różne obszary ekranu mogą być niezależnie rozjaśniane lub przyciemniane.
Termin Full Array opisuje fizyczne rozmieszczenie diod LED. Nie informuje, ile diod LED zastosowano ani ile niezależnie sterowanych stref wygaszania ma telewizor.
Istnieje również kilka bardziej zaawansowanych odmian podświetlenia Full Array, w tym Mini LED, RGB LED i Micro RGB LED. Wykorzystują one różne rodzaje i układy elementów emitujących światło, aby poprawić sterowanie podświetleniem i jakość obrazu.
W rezultacie dwa telewizory Full Array mogą oferować bardzo różną jakość obrazu. Jeden model może mieć stosunkowo niewiele stref podświetlenia, podczas gdy inny może mieć ich setki, a nawet więcej.
Lokalne wygaszanie i strefy podświetlenia
Lokalne wygaszanie pozwala telewizorowi niezależnie sterować różnymi obszarami podświetlenia. Im więcej niezależnie sterowanych stref ma telewizor, tym dokładniej może regulować jasność w różnych częściach obrazu.
Na przykład telewizory z podświetleniem Edge LED mają zazwyczaj tylko dwie strefy wygaszania, podczas gdy standardowe telewizory Direct LED mogą mieć kilka dużych stref. Przy tak dużych strefach trudno jest precyzyjnie dopasować podświetlenie do obrazu na ekranie. W rezultacie w obszarach, które powinny być czarne, może pojawić się światło. Jest to normalne w przypadku telewizorów LCD.
Ogólnie rzecz biorąc, im więcej jest stref i im są one mniejsze, tym dokładniej telewizor może sterować podświetleniem. Technologie Mini LED i podobne rozwiązania są szczególnie skuteczne pod tym względem, ponieważ mogą wykorzystywać bardzo dużą liczbę małych stref podświetlenia.
Sama liczba stref nie decyduje jednak o jakości obrazu. Ważną rolę odgrywa również sam panel LCD. Telewizor z dużą liczbą stref wygaszania może nadal oferować gorszy obraz niż wysokiej klasy, zaawansowany wyświetlacz z mniejszą liczbą stref.
Odmiany podświetlenia Direct LED
Podświetlenie Direct LED rozwinęło się w kilka różnych konstrukcji. Producenci zwiększyli liczbę diod LED, zmniejszyli ich rozmiar, zmienili rodzaj emitowanego światła i opracowali różne sposoby sterowania podświetleniem.
Full Array LED wykorzystuje diody LED rozmieszczone na całej powierzchni za ekranem. Zapewnia to bardziej równomierne oświetlenie niż podstawowe podświetlenie wykorzystujące mniejszą liczbę diod LED. Liczba diod może znacznie różnić się w zależności od modelu, dlatego sama nazwa Full Array nie określa, jak zaawansowane jest podświetlenie.

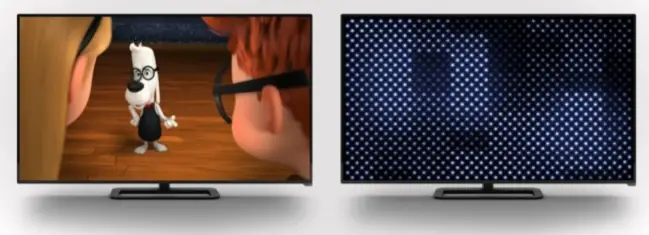

FALD, czyli Full Array Local Dimming, dzieli podświetlenie Full Array na niezależnie sterowane strefy. Telewizor może rozjaśniać niektóre obszary, a przyciemniać inne, zależnie od obrazu. Większa liczba mniejszych stref zazwyczaj pozwala na dokładniejsze sterowanie podświetleniem i uzyskanie lepszego kontrastu.
Dual LED wykorzystuje dwa rodzaje diod LED o różnych temperaturach barwowych. Jedna grupa emituje cieplejsze światło, a druga chłodniejsze. Telewizor reguluje proporcje między nimi, aby zmieniać temperaturę barwową podświetlenia. Samsung stosował nazwę Dual LED w niektórych telewizorach QLED.
Mini LED wykorzystuje znacznie mniejsze diody LED niż tradycyjne podświetlenie LED. Dzięki temu producenci mogą umieścić za ekranem znacznie więcej diod i stworzyć większą liczbę stref wygaszania. Większa liczba stref zapewnia dokładniejsze sterowanie jasnymi i ciemnymi obszarami obrazu.
RGB LED wykorzystuje oddzielne czerwone, zielone i niebieskie diody LED zamiast tradycyjnych białych diod LED. Niezależne sterowanie trzema kolorami zapewnia większą kontrolę nad widmem światła podświetlenia i może pomóc rozszerzyć zakres kolorów wyświetlacza.
RGB Mini LED łączy diody RGB z technologią Mini LED. Mniejsze diody pozwalają stworzyć gęste podświetlenie z dużą liczbą niezależnie sterowanych obszarów, natomiast źródła światła RGB zapewniają dodatkową kontrolę nad kolorem podświetlenia.
Producenci stosują również własne nazwy dla konkretnych systemów podświetlenia. Są to nazwy marketingowe, a nie odrębne rodzaje podświetlenia.
Samsung Direct Full Array to marketingowa nazwa firmy Samsung określająca jej podświetlenie Full Array. Samsung stosował nazwy takie jak Direct Full Array 8×3 i Direct Full Array 16×3 w różnych modelach telewizorów.
Samsung Quantum Matrix to marketingowa nazwa firmy Samsung określająca podświetlenie Mini LED z lokalnym wygaszaniem. Quantum Matrix Pro to bardziej zaawansowana wersja tego systemu stosowana w niektórych modelach telewizorów Samsung.
Sony XR Backlight Master Drive to marketingowa nazwa firmy Sony określająca system sterowania podświetleniem Mini LED. W niektórych telewizorach Sony jest on stosowany w połączeniu z Mini LED i lokalnym wygaszaniem.
LG Full Array Dimming to marketingowa nazwa firmy LG określająca system Full Array z lokalnym wygaszaniem. Odnosi się do podświetlenia z diodami LED rozmieszczonymi na tylnej powierzchni ekranu i sterowanymi w oddzielnych obszarach.
LED Plus to kolejna marketingowa nazwa stosowana przez producentów dla określonych systemów podświetlenia LED. Dokładna implementacja może różnić się w zależności od producenta i generacji telewizora.
NANO Full LED to również nazwa marketingowa związana z podświetleniem Full Array. Oznacza diody LED rozmieszczone za ekranem, a nie tylko wzdłuż jego krawędzi. NANO Full LED nie należy mylić z NanoCell, które jest oddzielną technologią wyświetlania firmy LG.
| Rodzaj podświetlenia lub nazwa | Co opisuje | Główna cecha |
|---|---|---|
| Full Array LED | Diody LED rozmieszczone na całej tylnej powierzchni ekranu | Bardziej równomierne rozłożenie podświetlenia |
| FALD | Full Array z niezależnie sterowanymi strefami | Lokalne wygaszanie i lepszy kontrast |
| Dual LED | Dwa rodzaje diod LED o różnych temperaturach barwowych | Kontrola temperatury barwowej podświetlenia |
| Mini LED | Mniejsze diody LED stosowane w dużej liczbie | Więcej diod i więcej stref wygaszania |
| RGB LED | Czerwone, zielone i niebieskie źródła światła | Większa kontrola nad widmem podświetlenia |
| RGB Mini LED | Źródła światła RGB połączone z Mini LED | Dokładniejsza kontrola jasności i koloru |
| Samsung Direct Full Array | Marketingowa nazwa firmy Samsung | Podświetlenie Full Array |
| Samsung Quantum Matrix | Marketingowa nazwa firmy Samsung | Mini LED z lokalnym wygaszaniem |
| Sony XR Backlight Master Drive | Marketingowa nazwa firmy Sony | Sterowanie podświetleniem Mini LED |
| LG Full Array Dimming | Marketingowa nazwa firmy LG | Full Array z lokalnym wygaszaniem |
| LED Plus | Marketingowa nazwa producenta | Dodatkowe sterowanie podświetleniem |
| NANO Full LED | Marketingowa nazwa producenta | Podświetlenie Full Array |
